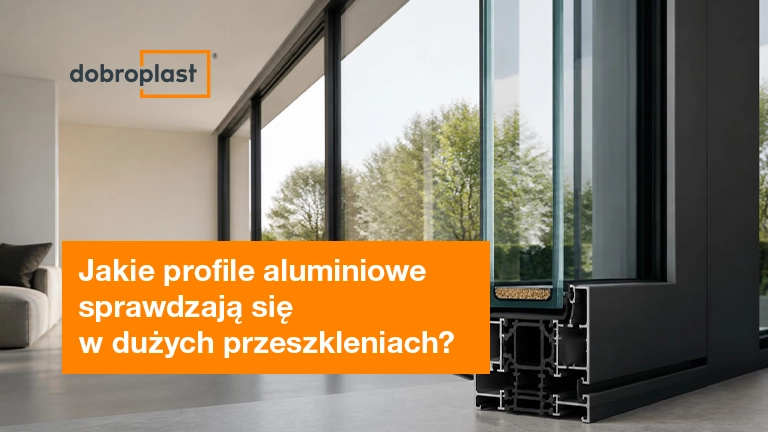

Jakie profile aluminiowe sprawdzają się w dużych przeszkleniach?

Spis treści

Do dużych przeszkleń najlepiej sprawdzają się profile aluminiowe z systemem ciepłej ramki i przekładką termiczną, które łączą wytrzymałość konstrukcyjną z odpowiednią izolacyjnością cieplną. Aluminium jako materiał charakteryzuje się wysoką sztywnością i małą rozszerzalnością cieplną, co czyni je idealnym wyborem przy dużych taflach szklanych, gdzie stabilność wymiarowa ma kluczowe znaczenie. Poniżej znajdziesz odpowiedzi na najczęstsze pytania dotyczące doboru profili aluminiowych do wymagających przeszkleń.

Jakie parametry techniczne decydują o wyborze profili do dużych przeszkleń?

O wyborze profili aluminiowych do dużych przeszkleń decydują przede wszystkim głębokość zabudowy profilu, współczynnik Uf (izolacyjność ramy), nośność statyczna oraz klasa odporności na wiatr. Im większa tafla szkła, tym wyższe obciążenia działają na profil, dlatego każdy z tych parametrów musi być dobrany do konkretnych warunków budowlanych i klimatycznych.

Głębokość zabudowy profilu to jeden z pierwszych parametrów, na który warto zwrócić uwagę. W systemach do dużych przeszkleń wynosi ona zazwyczaj od 60 do 85 mm, a niekiedy więcej. Większa głębokość oznacza lepszą stabilność ramy i możliwość osadzenia grubszego pakietu szybowego, co ma bezpośredni wpływ na izolacyjność akustyczną i termiczną całego okna.

Równie istotna jest klasa odporności na obciążenie wiatrem zgodna z normą PN-EN 12210. Przy dużych przeszkleniach fasadowych obciążenia parcia i ssania wiatru mogą być znaczne, szczególnie na wyższych kondygnacjach. Dlatego profile powinny być certyfikowane co najmniej w klasie C3 lub C4, a w przypadku obiektów wysokościowych nawet wyżej.

Warto też sprawdzić szczelność na przenikanie wody i powietrza. Normy PN-EN 12208 oraz PN-EN 12207 definiują klasy szczelności, które powinny być dostosowane do lokalnych warunków atmosferycznych i przeznaczenia budynku. Przy oknach do dużych przeszkleń zaniedbanie tych parametrów skutkuje kondensacją i przeciekami, które są trudne i kosztowne do usunięcia po montażu.

Które systemy aluminiowe sprawdzają się w przeszkleniach fasadowych?

W przeszkleniach fasadowych najlepiej sprawdzają się systemy słupowo-ryglowe oraz systemy unitized (modułowe). Systemy słupowo-ryglowe są montowane bezpośrednio na budowie i dają dużą elastyczność projektową, natomiast systemy unitized składają się z prefabrykowanych modułów przygotowanych w zakładzie produkcyjnym, co skraca czas montażu i poprawia powtarzalność wykonania.

Systemy słupowo-ryglowe

To klasyczne rozwiązanie stosowane w biurowcach, galeriach handlowych i obiektach użyteczności publicznej. Pionowe słupy przenoszą obciążenia grawitacyjne, a poziome rygle stabilizują konstrukcję i uszczelniają połączenia. Systemy te pozwalają na swobodne kształtowanie podziałów przeszkleń i łatwe dostosowanie do nieregularnych elewacji.

Systemy unitized

Prefabrykowane moduły produkowane w kontrolowanych warunkach fabrycznych zapewniają wyższą jakość wykonania i szybszy montaż na budowie. Każdy moduł jest kompletną jednostką z zamontowaną szybą, uszczelnieniami i okuciami. To rozwiązanie preferowane przy dużych inwestycjach, gdzie czas realizacji i powtarzalność parametrów mają pierwszorzędne znaczenie.

Przy wyborze systemu fasadowego warto również rozważyć systemy strukturalne i semistrukturalne, w których szkło jest mocowane od zewnątrz za pomocą kleju silikonowego lub specjalnych zacisków. Efektem jest elewacja bez widocznych podziałów metalowych, co daje nowoczesny efekt wizualny, ale wymaga precyzyjnego obliczenia sił adhezji i regularnych przeglądów technicznych.

Jak ciepłe i zimne profile aluminiowe różnią się w dużych przeszkleniach?

Ciepłe profile aluminiowe posiadają termiczną przekładkę z tworzywa o niskiej przewodności cieplnej, która przerywa mostek termiczny między zewnętrzną a wewnętrzną częścią ramy. Zimne profile aluminiowe takiej przekładki nie mają i charakteryzują się znacznie wyższym współczynnikiem Uf, co czyni je nieodpowiednimi do ogrzewanych pomieszczeń.

W kontekście dużych przeszkleń różnica między tymi dwoma rodzajami profili jest szczególnie wyraźna. Przy znacznej powierzchni okna nawet niewielka różnica w izolacyjności ramy przekłada się na odczuwalne straty ciepła i ryzyko pojawienia się skroplin na wewnętrznej powierzchni profilu. Dlatego w budynkach mieszkalnych i biurowych stosowanie zimnych profili jest w praktyce wykluczone przez wymagania norm energetycznych.

Decydując się między oknami aluminiowymi a PVC, warto wiedzieć, że dylemat okna aluminiowe czy PVC często sprowadza się właśnie do tego zagadnienia. Aluminium z przekładką termiczną osiąga dziś współczynniki Uf zbliżone do profili PVC, przy jednoczesnej przewadze wytrzymałościowej, która jest niezbędna przy dużych gabarytach. Profile PVC mają z kolei naturalnie niską przewodność cieplną, ale przy dużych wymiarach wymagają wzmocnień stalowych, które zwiększają masę i ograniczają swobodę projektową.

Ciepłe profile aluminiowe do dużych przeszkleń powinny osiągać wartość Uf poniżej 1,5 W/(m²K), a w projektach energooszczędnych nawet poniżej 1,0 W/(m²K). Osiąga się to przez zastosowanie wielokomorowych przekładek termicznych, wypełnień z pianki poliuretanowej wewnątrz profilu oraz specjalnych uszczelek o niskiej przewodności.

Czy profile aluminiowe wymagają dodatkowego wzmocnienia przy dużych taflach szkła?

Tak, przy bardzo dużych taflach szklanych profile aluminiowe mogą wymagać dodatkowego wzmocnienia w postaci stalowych lub aluminiowych wkładek w przekroju profilu, a niekiedy zastosowania specjalnych profili o zwiększonej głębokości zabudowy lub podwójnej ściance. Konieczność wzmocnienia wynika z obliczeniowego ugięcia profilu pod wpływem ciężaru szyby i parcia wiatru.

Norma PN-EN 14351-1 określa dopuszczalne ugięcia dla elementów okiennych i drzwiowych. Przy dużych przeszkleniach ugięcie ramy nie powinno przekraczać L/200 (gdzie L to długość elementu), a w przypadku przeszkleń fasadowych wymagania są często jeszcze bardziej restrykcyjne. Przekroczenie tych wartości prowadzi do naprężeń w szkle, co może skutkować pęknięciami tafli.

W praktyce projektanci stosują kilka rozwiązań wzmacniających:

Wkładki stalowe umieszczone wewnątrz profilu aluminiowego, zwiększające moment bezwładności przekroju
Profile o zwiększonej głębokości zabudowy, które same w sobie mają większą sztywność bez dodatkowych elementów
Dodatkowe rygle pośrednie skracające rozpiętość między punktami podparcia
Szyby laminowane lub hartowane, które same przenoszą część obciążeń i odciążają ramę

Warto podkreślić, że konieczność wzmocnienia należy zawsze oceniać indywidualnie na podstawie obliczeń statycznych. Czynniki takie jak strefa wiatrowa, wysokość budynku, wymiary tafli i rodzaj osadzenia szkła mają decydujące znaczenie. W przypadku drzwi balkonowych i przesuwnych o dużych gabarytach obliczenia statyczne są standardowym elementem procesu projektowania.

Jak Dobroplast wspiera dobór profili aluminiowych do dużych przeszkleń?

Dobroplast oferuje kompleksowe wsparcie przy wyborze i wdrożeniu rozwiązań okiennych i drzwiowych do wymagających przeszkleń. Dzięki wieloletniemu doświadczeniu w branży i współpracy z wiodącymi producentami systemów aluminiowych firma jest w stanie dopasować rozwiązanie do konkretnych wymagań technicznych i estetycznych inwestycji. Zakres wsparcia obejmuje:

Doradztwo w zakresie doboru systemu profilowego do konkretnych obciążeń i wymagań energetycznych
Pomoc w interpretacji norm technicznych i wymagań certyfikacyjnych
Szeroki wybór produktów okiennych i drzwiowych dostosowanych do dużych przeszkleń
Wskazanie autoryzowanych punktów sprzedaży i montażu przez sieć punktów dystrybucji
Wsparcie posprzedażowe i dostęp do dokumentacji technicznej

Jeśli planujesz inwestycję z dużymi przeszkleniami i chcesz mieć pewność, że dobrane profile spełnią wszystkie wymagania techniczne, skontaktuj się z Dobroplast i uzyskaj fachową poradę dopasowaną do Twojego projektu.
